Тема: Длинные тонкие отверстия в резине. Как изготовить?

[Сергей Акимов]

Ломаю голову - чем заточить изнутри последнюю трубку.
У кого есть мысли?

Есть же конусные алмазные боры для бормашинок

[ildar_old]

Да, Сергей. Спасибо.
Уже нашел. Есть у меня оказывается тонкая конусная шарошка.
Заточил изнутри последнюю трубку, сделал отверстия по толщине резины (5 мм.). Всё получилось. По ширине полоски (10 мм.) Пока не получаются прозрачными. К концу отверстия трубка забивается и просто раздвигает резину.

[ildar_old]

Три маленьких отверстия в верхнем ряду.

[tetris]

Отрезал полоску шириной 10 мм., взял сверло 2.0 мм., зажал в патрон (без дрели, без шуруповерта) и руками просверлил полоску в ширину. После первого прохода отверстия и не видно, только после нескольуих продольных движений свердом, как напильником, появляется отверстие. Назвать отверстие "с ровным краем" язык не поворачивается.

Думаю, если бы вы ногами сверлили, то результат был бы еще хуже.

[adik]

Всех приветствую.
На баянах Кировской фабрики и некоторых гармонях Белорусь клапана на поводках крепятся через резиновые втулки, а не через ниппеля как на большинстве гармоней.
Втулки эти многие лопнувшие вдоль отверстия для поводка. (если идти по пути доноров, то количество доноров превысит количество ремонтируемых инструментов).
Есть в продаже резина толщиной 5 мм. Если нарезать на полоски шириной 10 мм как получить/изготовить отверстие длинной 10 мм (вдоль ширины) диаметром 1,5 мм, 2,0 мм, 2,5 мм. ?

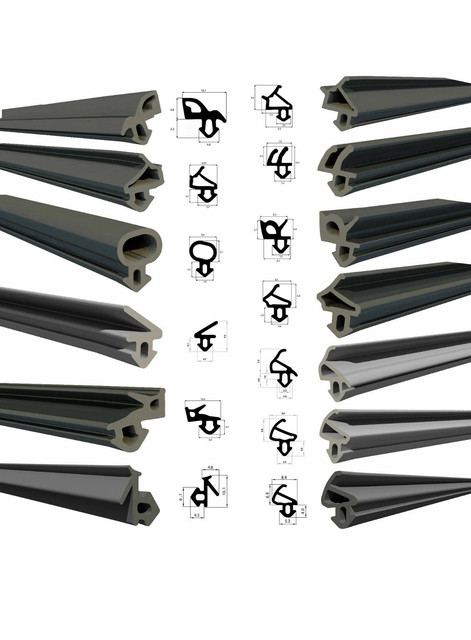

Может что из оконных уплотнителей можно подобрать

[ildar_old]

Спасибо, Артур.
У Вас же тоже баян "Восток" Кировской фабрики, у которого справа не деревянная механика, а металлическая штампованная. Возможно и на нем справа клапана крепятся к поводкам через похожие резиновые втулки.
Оконные профили к сожалению не такие, имеют значительно большую полость.
У меня в принципе уже есть всё необходимое, осталось только выполнить пару кондукторов. Пока не придумал из чего и как.
Дрелью или шуруповертом ровно не сделать. Нужен сверлильный станок. Стоит денег и занимает место (гаража нет).

[adik]

Да Ильдар на моём востоке также как слева так и справа эти резинки , но они ещё совсем ничего, нет трещин я их оставил ,

[img width= height= alt=IMG-9273" border="0]https://i.ibb.co/N9DR3B7/IMG-9273.jpg[/img]

[ildar_old]

Да Ильдар на моём востоке также как слева так и справа эти резинки , но они ещё совсем ничего, нет трещин я их оставил...

У этих резинок есть прорезь от отверстия до основания, иначе бы они рвались уже в процессе сборки. Благодаря прорези они не находятся в состоянии натяжения, и им не грозит разрыв.
У Рубина и Кировского-3 такие резинки только в третьем ряду клапанов за грифом.

[adik]

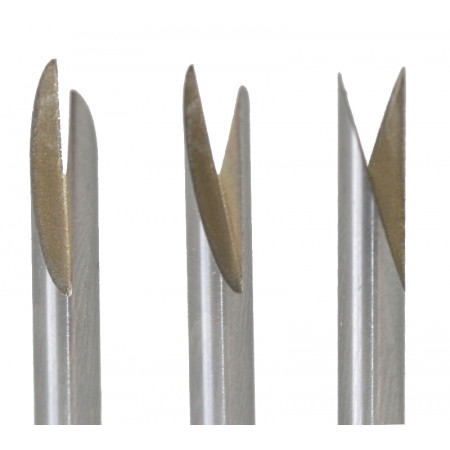

Ильдар Вот такие свёрла ещё есть






Сверло для резины и мягких материалов

Проблемы при сверлении резины:

Некоторые проблемы могут возникнуть при сверлении резины и мягких материалов. Основными проблемами обычно являются разрывы или деформации материала в процессе сверления и скопление остатков материала в просверленном отверстии в профилях полых камер.

Преимуществами наших сверл являются точное и чистое сверление без остатков материала в отверстии, а также более длительный срок службы благодаря использованию твердой карбид-вольфрамовой стали. Кроме того, использование этих сверл может помочь улучшить производительность и долговечность компонентов, а также сократить рабочее время.
ОПИСАНИЕ
Сверло для резины и мягких материалов

Испытайте точность при работе с мягкими материалами: наши сверла для резины и мягких материалов характеризуются уникальной геометрией, которая обеспечивает чрезвычайно точное сверление. После сверления диаметр отверстия точно соответствует диаметру сверла, и при оптимальной эксплуатации в просверленном отверстии не остается никаких остатков. Изготовленные из высококачественной карбид-вольфрамовой стали, их долговечность намного превышает долговечность традиционных сверл из закаленной стали.

Эти сверла используются, в частности, в автомобильной промышленности для сверления резиновых уплотнений и полых корпусов. Сверлильная головка специальной формы обеспечивает эффективное удаление материала наружу практически без остатка. Этот продвинутый метод идеально подходит для резины, бумаги, пенопласта, пенопласта, пластика и других мягких материалов.

Достигайте оптимальных результатов в широком спектре задач за счет точного сверления и положитесь на проверенное качество наших специально разработанных сверл для резины и мягких материалов.





ПРЕДМЕТ НОМЕР. ИЗМЕРЕНИЕ


[ildar_old]

Ильдар Вот такие свёрла ещё есть

Спасибо, Артур.

У меня уже достаточное количество тонкостенных трубочек (посылка из Китая пришла).
А это, как я понимаю, даже не трубочки, а перья из стержней. Но пером можно без проблем просверлить толшину резины чуть более половины длины заточки пера. Не думаю, что у них на 2-х мм сверле заточка более 10 мм.
Да и не в сверлах затык, как я уже писал. В точности изготовления кондукторов.

[adik]

Ильдар хорошо, а что такое кондуктор, (я понимаю что это не из песникондуктор не спеши😀) как выглядит или как этот приспособление должно выглядеть?

Когда у Вас всё получится делитесь, мои ведь тоже со временем задубеют и мне придётся идти Вашим путём изготовления.

[ildar_old]

...а что такое кондуктор...
...кондуктор не спеши...

Это приспособление, жестко удерживающее заготовку и четко задающее позицию и направление для сверла.
Поделюсь, конечно, только получится у меня это не скоро, я не такой быстрый. Впрочем, и Вас резинки задубеют не скоро

[adik]

Здравствуй Ильдар🤝
Как успехи? Что-то уже наработали с резиной. (я немного выпал из темы , форума, возвращаюсь) .

[ildar_old]

Приветствую, Артур.
Пока затишье.
