Автор Тема: Длинные тонкие отверстия в резине. Как изготовить?  (Прочитано 352 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Всех приветствую.
На баянах Кировской фабрики и некоторых гармонях Белорусь клапана на поводках крепятся через резиновые втулки, а не через ниппеля как на большинстве гармоней.
Втулки эти многие лопнувшие вдоль отверстия для поводка. (если идти по пути доноров, то количество доноров превысит количество ремонтируемых инструментов).
Есть в продаже резина толщиной 5 мм. Если нарезать на полоски шириной 10 мм как получить/изготовить отверстие длинной 10 мм (вдоль ширины) диаметром 1,5 мм, 2,0 мм, 2,5 мм. ?
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн avtolyk

  • Пользователь
  • **
  • Сообщений: 51
  • Репутация: 3
Есть в продаже трубки резиновые, разного диаметра.
Если принципиально из куска резины самому делать - нужно изготовить кондуктор. Делаете "гребенку", желательно из металла. Снизу пластина, не дающая резине уезжать, сверху пластина с просверленными отверстиями (шаблон), сбоку прижимная пластина. Высота паза "гребенки" чуть меньше толщины резины, чтобы хорошо фиксировалась. Этот пирог под сверлильный станок, сверлить в несколько заходов.
https://met-trans.by/rti/trubka-rezinovaya-rti

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Спасибо, avtolyk

Цитата: avtolyk
Есть в продаже трубки резиновые, разного диаметра.
Резиновые втулки на клапанах Кировских инструментов далеко не трубки, это скорее высокие (9-10 мм) трапеции с основанием 5 мм, отверстие в верхней части. Можно конечно перегнуть/переформовать поводки, но клапана имеют усики, которыми не зажмёшь трубку, только основание трапеции.

Цитата: avtolyk
Если принципиально из куска резины самому делать - нужно изготовить кондуктор...
Почитал разные форумы по вопросу получения отверстий в толще резины. Сверление, как и токарная обработка, на резине возможна только при глубокой заморозке резины жидким азотом. И то, гладкий край не гарантирован, зона сверления неизбежно греется. А рваный край - это очередные разрывы при натяге.
Большинство склоняются к тонкостенным заточенным трубкам (от советских антенн), сверление вручную или на малых оборотах со смазкой (масло/жир/мыло...).
Только обсуждают чаще всего диаметры от 4-5 мм и более.

Для диаметров 1,5; 2,0; 2,5 мм нашел набор:
https://www.ebay.com/p/19022136544
Но пока не нашел примеров использования.
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн avtolyk

  • Пользователь
  • **
  • Сообщений: 51
  • Репутация: 3
Сверлить в несколько заходов, со смазкой.
Сейчас нет возможности, к концу месяца постараюсь скинуть фото.
Заморозка азотом - это какая-то совсем мягкая резина, типа велосипедных камер, видимо.
Можете скинуть примерный чертеж детали? Я думал там просто толстая трубка.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник

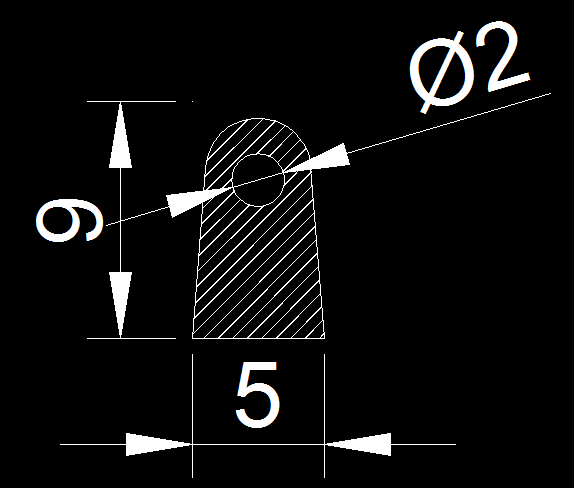

Примерный профиль втулки:

Длина втулки 10 мм.
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
А это к тому, что усики клапана не обожмут резиновый ниппель:
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн tetris

  • Постоялец
  • ***
  • Сообщений: 160
  • Репутация: 1
Вы меня крайне заинтриговали этим вопросом.
А почему, собственно говоря, нельзя сверлить резину? :o
Ради интереса сбегал в мастерскую, и совершенно без проблем просверлил кусок резины - легко, ровно, на средней скорости - как 830 оборотов стояло, так и включил.

ПС не знаю, какая именно разновидность резины у меня валялась в коробке со всякими ненужностями, но первая попавшаяся отлично пошла.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Втулку рисовал по памяти, поэтому немного ошибся. Отверстие под поводок по середине втулки. Вот как это выглядит в реальности (фото много, поэтому выкладываю миниатюры, при нажатии можно увидеть оригиналы):

Баян "Рубин-7", передние ряды клапанов (поводки среднего и переднего ряда разных диаметров, концы сплющены горизонтально)


Баян "Рубин-7", клапана среднего ряда увеличенно (поводки тонкие,втулки все целые)


Баян "Рубин-7", клапана переднего ряда увеличенно (поводки толстые,втулки все лопнувшие)


Баян "Рубин-7", задний ряд клапанов (поводки штампованные плоские вертикально)


Баян "Рубин-7", клапана заднего ряда увеличенно (втулки имеют прорезь от отверстия до основания, все целые)


Баян "Кировский-3", снятый гриф с передними рядами клапанов (поводки среднего и переднего ряда разных диаметров, концы сплющены горизонтально)


Баян "Кировский-3", передние ряды клапанов увеличенно (все втулки разорваны, поводки пасажены на ПВА)


Баян "Кировский-3", клапана заднего ряда увеличенно (поводки штампованные плоские вертикально, втулки имеют прорезь от отверстия до основания, все целые)


Баян "Кировский-3", левый полукорпус (поводки штампованные плоские вертикально)


Баян "Кировский-3", клапана басового ряда увеличенно (втулки имеют прорезь от отверстия до основания, все целые)


Баян "Кировский-3", клапана аккордового ряда увеличенно (втулки имеют прорезь от отверстия до основания, все целые)
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Купил кусок резины толщиной 5 мм., размер 36х36 см. Хватит на 20 баянов, а то и более. Гармоней и не сосчитать...

Первые впечатления: очень мягкая, как-будто пористая, хотя пор не видно, но срез идеально гладким назвать сложно. Режется легко даже дисковым ножем на всю толщину.

По поводу сверления резины обычными сверлами. Конечно же можно, резина легко сверлится. Отрезал полоску шириной 10 мм., взял сверло 2.0 мм., зажал в патрон (без дрели, без шуруповерта) и руками просверлил полоску в ширину. После первого прохода отверстия и не видно, только после нескольуих продольных движений свердом, как напильником, появляется отверстие. Назвать отверстие "с ровным краем" язык не поворачивается.
В принципе, поводок вставится и держаться будет, но со временем резина начнёт твердеть и усыхать, и вот тогда рваный край может стать поводом для разрыва.

По поводу капиллярных трубок из нержавейки (диаметр от 0,5 до 6,0 мм., толщина стенок от 0,1 до 1,5 мм.). В Москве с десяток фирм, заявляющих о собственном производстве таких трубок. Оптовые цены на них 270-320 руб/метр. Спрашиваю розницу, одни предлагают розницу от 10 метров с ценой 1098 руб/метр, другие готовы продать от 1 метра, но цена от 1500 руб/метр. И все работают только с юр.лицами, т.е. надо хотя бы ИП. Цены в моём понимании заоблачные. Готовое изделие из таких трубок (телескопическая антенна) от китайцев стоит 275 руб. Только не известны диаметры тонких колен.
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Как же хочется ругаться, причём исключительно матом, после всех этих мытарств с московскими бизнесменами:
Трубка капиллярная из нержавейки (внеш.) 2.0мм х 1.6мм (внут.) длина 250 мм х10 шт.
Т.е. 2.5 метра (пусть кусками по 25 см.) за 226 руб., и доставка из Китая 55 руб. (Про доставку у московских бизнесменов даже и не спрашивал, а самовывоз как правило не предусмотрен).
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Цитата: ildar_old
...очень мягкая, как-будто пористая, хотя пор не видно, но срез идеально гладким назвать сложно. Режется легко...

Исходная поверхность резины:



Поверхность среза:


Может кто знает, что за тип резины?
Раньше, помню, отечественная резина - срез монолитно черный.

Цитата: ildar_old
По поводу сверления резины обычными сверлами. Конечно же можно, резина легко сверлится. ... Назвать отверстие "с ровным краем" язык не поворачивается.



Так же легко обрабатывается на точильном камне:






Опилки крупные (впрочем и камень тоже):



Трубки приедут только в октябре, опробую - отчитаюсь.
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Посылка с трубочками из Китая застряла где-то у нас в России. Причём с 18 по 25 сентября почти каждый день какие-то записи о перемещение товара в Китае. 25 сентября последняя запись: "Товар прибыл в страну назначения" - и тишина. Таможне явно не до моих трубочек.
Тем временем заказал и получил на Озоне телескопическую FM антену с 8-мью коленами (AST-17), и получил такой набор трубочек:
Ф7,9 мм., L115 мм.
Ф6,9 мм., L116 мм.
Ф5,9 мм., L115 мм.
Ф5,1 мм., L113 мм.
Ф4,3 мм., L112 мм.
Ф3,5 мм., L111 мм.
Ф2,7 мм., L110 мм.
Ф1,9 мм., L110 мм.
Все с толщиной стенки 0,1 мм.
Первые семь трубок удалось (с помощью конусной шлифовальной биты на гравере) заточить изнутри.
Для Ф1,9 не нашлось такого тонкого острия, поэтому заточил снаружи.
Для начала прорезал (пробил/просверлил) вручную в резине поперечные отверстия (по толщине 5 мм.)
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник



Файлы - миниатюры. Для просмотра полного размера изображения кликнуть на миниатюру (на миниатюре отрезаются края снимка!)
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Самой тонкой трубочкой Ф1,9 мм. трижды пытался прорезать нормальное отверстие, прозрачное насквозь не получилось. Напоминаю - заточка на этой трубе наружная.

Также попробовал двумя последними трубками (тонкими) прорезать отверстие по ширине полоски резины (10 мм.).

Слева два отверстия сделанные ранее обычными сверлами по металлу (2,0 мм , 2,4 мм.), ссправа трубками (1,9 мм., 2,7 мм.)
По моему разница очевидна.
"Чайка" (Шуя) Ля, 3 голоса, фагот под движком; "Тульская 402" Ля, 4 голоса, регистровая машинка удалена, бас 5 голосов; "Тульская 402" Ля, 4 голоса, 4 регистра, бас 5 голосов, 8! басов.

Оффлайн ildar_old

  • Ильдар Бикулов
  • Ветеран
  • *****
  • Сообщений: 1283
  • Репутация: 37
  • Чайник
Ломаю голову - чем заточить изнутри последнюю трубку.
У кого есть мысли?
